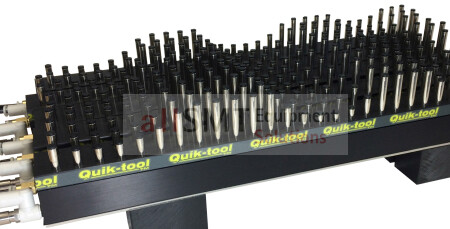

Quik Tool Leiterplatten Unterstützung Einzelmodul Höhe 39-65mm 65 mm 305 mm (12")

Artikelnummer: QT-65-12

Kategorie: Leiterplattenunterstützung

Quik-tool LP Unterstützungssystem

Vollautomatisches, modulares und flexibles SMT LP
Unterstützungssystem im HD Raster (12x18mm)

Automatische Druckregelung OPTIFLOW
Niedrigste Andruckkraft für dünne LP von nur 2,5g/Pin
Höchste Haltekraft in der Industrie von 2.000g/Pin bei 6 bar
ESD konforme Unterstützungskappen der Pins verhindern Bauteilbeschädigungen
Extremste Verschleißfreiheit durch entkoppelte Klemmzylinder von der Pinführung
Geringster Resourcenverbrauch (1,8 bar, 24V, 0,2A)
Spannungsversorgung in der Steuereinheit integriert
3 Jahre Gewährleistung auf Ventile und Elektronik

Höhe
Länge

Beschreibung & Technische Daten

Quik-tool - Der SMT Standard

für die automatische Leiterplattenunterstützung

Egal ob im Schablonendrucker, dem SMD Bestückautomat oder im SPI und AOI, das neue Quik-toolTM ist innerhalb
kürzester Zeit bereit ihre einseitig oder doppelseitig bestückten Leiterplatten schnell, sicher und vollflächig zu
unterstützen, und das vollautomatisch mit jeder neuen Leiterplatte. So wird das Druckergebnis konstant verbessert
bzw. Vibrationen der LP ganz sicher vermieden.
Das bedeutet für Sie eine höhere Qualität, Zuverlässigkeit, Wiederholbarkeit und durch die Minimierung der
Maschinenstillstandszeiten auch noch eine Erhöhung des Liniendurchsatzes

Quik-tool - Vorteile im Überblick

OPTIFLOW - Automatische Luftmengenregelung ohne jegliche Neueinstellung durch den Bediener beim Produktwechsel mit veränderter Anzahl von Modulen
Standardmässig High Density (HD) Module im Raster von 12x18mm
Niedrigste Andruckkraft für dünne LP von nur 2,5g/Pin durch größere Pin Unterstützungsfläche
Höchste Haltekraft der verriegelten Pins von 2.000g/Pin bei 6bar durch neuartige, patentierte Klemmung
ESD konforme Unterstützungskappen der Pins verhindern Bauteilbeschädigungen
Automatik Mode mit eigenem Triggersignal oder manueller Setup Mode jederzeit frei wählbar
Größter unterer LP Freiraum für bestückte Bauteile bis 27mm (QTZ Serie) oder 14mm (QT Serie) für geringe Unterstützungshöhen von bis zu 66mm
Vertauschungssichere Männchen/Weibchen Pneumatikanschlüße am Druckluftverteiler
3 Jahre Gewährleistung auf Ventile und Elektronik

Quik-toolTM - Lieferbare Systeme

Quik-tool Systeme sind für alle Schablonendrucker wie VennTek, EKRA, DEK, ERSA, Speedline MPM, Speedprint, SJ Innotech, Juki GL, Fuji GPX oder Essemtec erhältlich, immer komplett mit Triggersignalgeber (Optosensor) Quik-toolTM Systeme sind ebenso für alle SMD Bestückautomaten wie ASM Siplace, Juki, Fuji,
Essemtec, Samsung, Assembleon, Mimot, I-Pulse, Yamaha oder Dima, als auch für AOI Systeme wie Viscom, Koh Young oder Modus verfügbar

Quik-tool - Die alternative zu Grid-Lok, Vacu-Nest, VarioGrid oder Bürsten Systemen.

Inhalt:	1,00 Stück
